Sistema di riscaldamento solare dell'acqua di tipo split

1. Superare le restrizioni dell'ambiente di installazione e alleviare la pressione del carico sul tetto;

2. Il serbatoio dell'acqua interno riduce la perdita di calore e rafforza le prestazioni antigelo in inverno;

3. La disposizione modulare è in linea con l'estetica architettonica ed è adatta a edifici residenziali a più piani, ville e altri tipi di edifici.

Contatta ora E-mail Telefono WhatsApp

Dettagli del prodotto

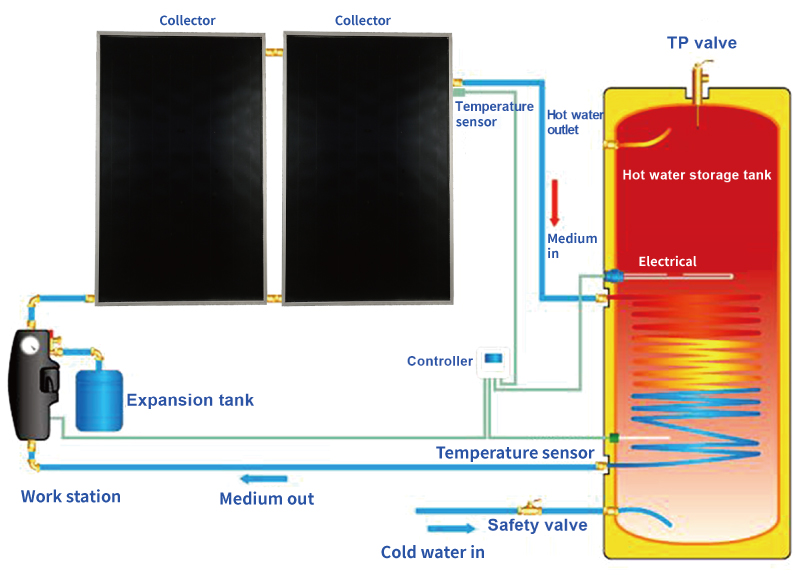

Lo scaldacqua solare split, che separa il collettore dal serbatoio di accumulo, è un efficiente dispositivo di fornitura di acqua calda. L'unità collettore viene tipicamente installata sui tetti o in altre aree soleggiate, dove assorbe la radiazione solare e la converte in energia termica attraverso un sistema di circolazione del fluido termovettore. Il serbatoio di accumulo può essere comodamente installato in spazi interni o su balconi.

Questo sistema ottiene tre vantaggi tecnici chiave grazie al suo design di separazione fisica:

Superare le limitazioni dell'ambiente di installazione e alleviare la pressione del carico sul tetto;
Il serbatoio d'acqua interno riduce la perdita di calore e rafforza le prestazioni antigelo in inverno;
La disposizione modulare è in linea con l'estetica architettonica ed è adatta a edifici residenziali a più piani, ville e altri tipi di edifici.

Scena applicabile

Progetto di riscaldamento dell'acqua della villa

Confronto differenziato

Confronta le dimensioni	Macchina tradizionale all-in-one	Scaldabagno solare diviso
Disposizione dell'installazione	La raccolta del calore e l'accumulo dell'acqua sono installati nella parte superiore	Il collettore è posizionato in alto e il serbatoio dell'acqua è posizionato in modo flessibile nella stanza
Impatti dell'architettura	Il tetto sopporta una forte pressione	Struttura portante decentralizzata, adatta a diverse tipologie di strutture edilizie
idoneità ambientale	È facile da congelare e rompere a basse temperature	Conservazione dell'acqua interna + antigelo medio, funzionamento stabile a -20 ℃
Bellezza e fusione	L'esposizione delle apparecchiature influisce sull'aspetto dell'edificio	Il serbatoio dell'acqua è installato in modo nascosto per migliorare l'integrità dell'edificio

Collettore solare a piastra piana

Collettore	BTE2.0-2
Superficie totale (m²)	2
Area di apertura (m²)	1.87
Lunghezza x larghezza x altezza (mm)	2000x1000x80
Pressione di esercizio nominale	0,6 bar
Prestazioni ottiche	78%
Foglio assorbente	Al, rivestimento ad assorbimento altamente selettivo
Telaio	Alluminio

Serbatoio dell'acqua in acciaio inossidabile

Modello	300	500	800	1000
Collettore	BTE-2.0(×3)	BTE-2.0(×4)	BTE-2.0(×8)	BTE-2.0(×10)
Lunghezza (mm)	1740	1845	1720/1820	2000/2100
Diametro interno (mm)	Φ480	Φ580	Φ800	Φ800
Diametro esterno (mm)	Φ580	Φ700	Φ900/1000	Φ900/1000
Isolamento	Schiuma PU 60 mm		Schiuma PU 50/100 mm
Materiale del serbatoio interno	SUS304 /SUS316 L
Materiale del serbatoio esterno	Lamiera colorata
Pressione di esercizio	7 bar
Elemento riscaldante elettrico	220 V 1500 W ~ 3000 W / 110 V 1500 W
Materiale del tubo della bobina	Opzionale (rame/sus304/sus316)
Dimensione della bobina	Φ12*1,0 mm
Serpentina di scambio termico	Nessuno/Bobina inferiore/Bobina superiore e Bobina inferiore
Serbatoio di espansione	12 litri	24 litri	50 litri	50 litri

Stazione di lavoro

	Ingresso	Pompa	Potenza nominale	Controllore	Dimensioni (mm)
SR21H	CA 220 V/110 V, 50 Hz	Grundfos 15-65 130	60-100 W	Urlando	450x300x160
TSCEN-6	CA 220 V/110 V, 50 Hz	Wilo ST20/11	165 W	FTC-6	270x460x160
