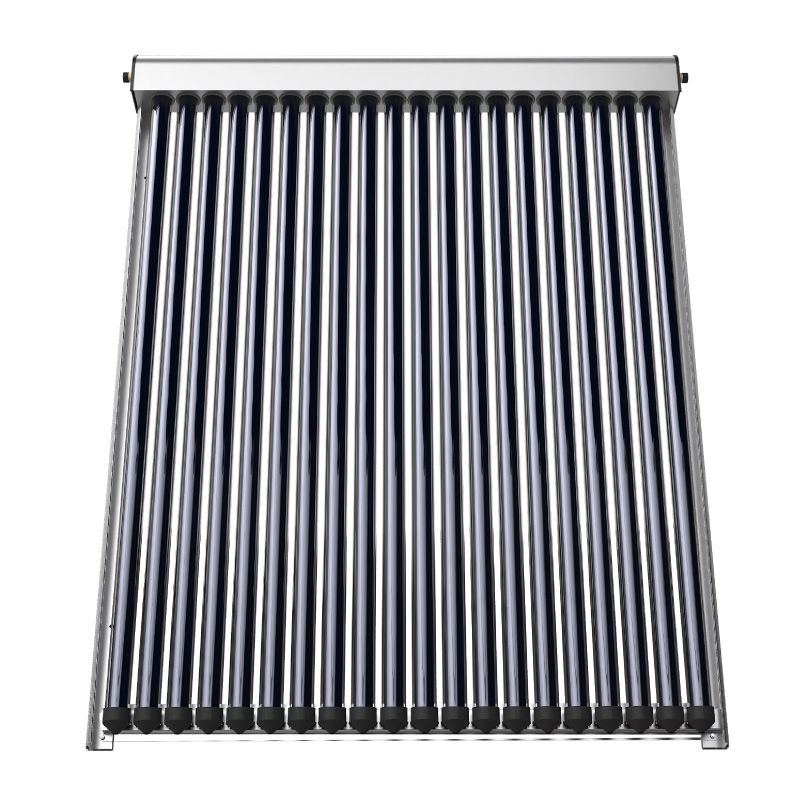

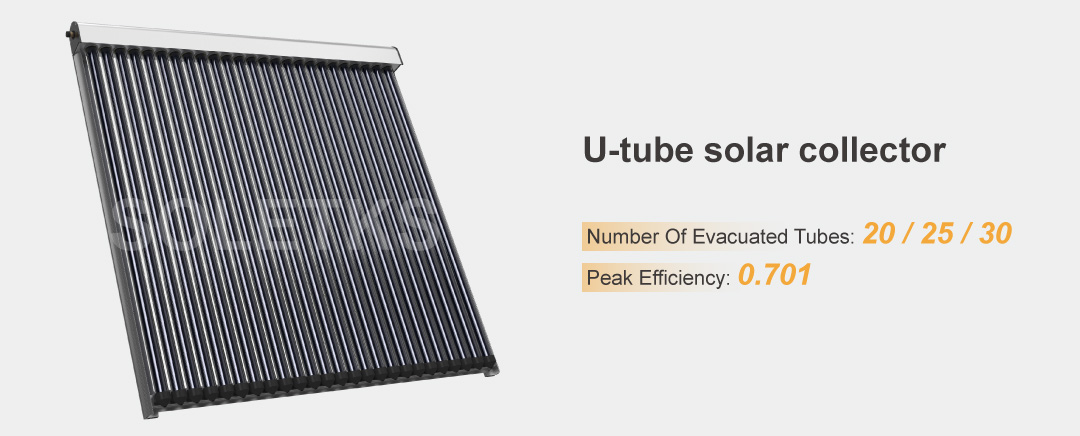

Collettore solare a tubi sottovuoto a U

Definizione del prodotto e struttura principale

Il collettore solare a tubi a U è un collettore solare termico pressurizzato progettato per la generazione di calore stabile e a lungo termine in impianti centralizzati. A differenza dei collettori a tubi sottovuoto a flusso diretto, il design a tubi a U separa il circuito di trasferimento del calore dalla circolazione dell'acqua sanitaria, consentendo un assorbimento efficiente dell'energia solare mantenendo al contempo un'elevata sicurezza operativa.

La struttura del nucleo è costituita da canali di flusso metallici a U, tubi di vetro sottovuoto, alette in alluminio ad alta conduttività e un collettore integrato. La radiazione solare attraversa lo strato di vetro esterno del tubo a vuoto e viene assorbita dalla struttura interna delle alette. Il calore viene quindi trasferito al tubo a U tramite contatto diretto con il metallo, dove circola un fluido termovettore dedicato che trasporta l'energia termica al lato del sistema.

Questo meccanismo di trasferimento indiretto del calore consente al collettore di funzionare sotto pressione, elimina il ristagno d'acqua all'interno dei tubi e garantisce una maggiore affidabilità rispetto ai tradizionali sistemi con tubi ad acqua. Di conseguenza, il collettore a tubi a U è particolarmente adatto per progetti ingegneristici che richiedono una produzione di calore continua e stabile, piuttosto che un uso domestico intermittente.

Nei sistemi solari termici centralizzati, il collettore a tubi a U funge solitamente da fonte di calore primaria o da fonte di calore supplementare stabile, lavorando in coordinamento con serbatoi di accumulo, scambiatori di calore e apparecchiature di riscaldamento ausiliarie.

Scenari applicativi

Il collettore solare U-Tube è progettato per un'ampia gamma di scenari di richiesta termica, in particolare quando la stabilità del sistema, la sicurezza e la lunga durata sono prioritarie.

• Nelle applicazioni residenziali, il collettore è comunemente utilizzato in sistemi centralizzati di acqua calda sanitaria per complessi residenziali e comunità. Il suo design pressurizzato consente l'integrazione con i moderni sistemi idraulici degli edifici, garantendo una fornitura costante di acqua calda senza i rischi associati al congelamento o alla rottura dei tubi.

• Per gli edifici commerciali come hotel, scuole, ospedali e strutture ricreative, la domanda di acqua calda è continua e prevedibile. La produzione stabile del collettore a tubi a U e i bassi requisiti di manutenzione lo rendono adatto a questi ambienti, dove i tempi di inattività o la manutenzione frequente influirebbero direttamente sulle operazioni quotidiane.

• Nei parchi industriali e negli impianti di riscaldamento industriali, il collettore può essere utilizzato per il preriscaldamento dell'acqua di processo, il riscaldamento degli ambienti o come parte di un sistema termico ibrido. L'utilizzo di fluidi termovettori a base di glicole consente un funzionamento affidabile nelle regioni a basse temperature, rendendolo particolarmente vantaggioso nelle aree settentrionali e con climi freddi.

• Nel complesso, il collettore a tubi a U è più adatto a progetti che privilegiano l'affidabilità a lungo termine, la gestione centralizzata e la prevedibilità della domanda termica, piuttosto che a piccoli sistemi domestici decentralizzati.

Vantaggi principali

Funzionamento sicuro e stabile

Uno dei vantaggi più significativi del collettore solare a tubi a U risiede nella sua sicurezza operativa. Il sistema supporta il funzionamento in pressione, garantendo al contempo che l'acqua non scorra direttamente all'interno dei tubi sottovuoto. Questa progettazione elimina sostanzialmente i rischi di guasto più comuni, come la rottura dei tubi causata dal surriscaldamento in estate o i danni causati dal gelo in inverno.

Poiché il fluido termovettore circola all'interno di un canale di flusso metallico sigillato, il collettore non è influenzato da problemi di qualità dell'acqua. Incrostazioni, perdite e corrosione interna, problemi tipici dei collettori ad acqua, vengono efficacemente evitati. Ciò non solo migliora la sicurezza, ma riduce anche significativamente la frequenza della manutenzione a lungo termine.

Elevata efficienza di trasferimento del calore

Il collettore adotta un design di scambio termico secondario basato su canali metallici a forma di U. Il calore assorbito dalla struttura delle alette viene rapidamente condotto al fluido termovettore attraverso materiali ad alta conduttività. Questa configurazione riduce i percorsi di trasferimento del calore e migliora la velocità di risposta termica complessiva.

Rispetto ai modelli convenzionali, la struttura a tubo a U mantiene un'efficienza stabile in diverse condizioni operative, rendendola adatta a progetti che richiedono una produzione di calore costante anziché rapidi cicli di avvio e arresto.

Durata e resistenza alla corrosione

Tutti i componenti di scambio termico sono racchiusi in un canale di flusso sigillato, che li isola dai fattori ambientali esterni. Il rame e le leghe di terre rare selezionate offrono un'eccellente resistenza alla corrosione e stabilità termica. Grazie ai processi di saldatura ad alta tenacità, il collettore è progettato per resistere a cicli termici prolungati e al funzionamento continuo.

Questa durevolezza strutturale si traduce direttamente in una maggiore durata utile e in un rischio ridotto di guasti imprevisti del sistema.

Design personalizzabile e integrazione architettonica

Il collettore può essere personalizzato in termini di dimensioni e configurazione per soddisfare specifici requisiti di progetto. Il suo design modulare consente una disposizione flessibile all'interno dei pannelli solari, mentre il telaio in lega di alluminio GM garantisce un'elevata resistenza strutturale e facilità di installazione.

La finitura argento spazzolato favorisce l'integrazione architettonica, rendendo il collettore adatto a progetti in cui è richiesta coerenza visiva con il design dell'edificio.

Vantaggi dei componenti e dei materiali

• La struttura delle alette è realizzata in alluminio antiruggine 3003, un materiale noto per le sue prestazioni stabili in caso di esposizione prolungata al sole. La sua elevata conduttività termica garantisce un efficiente assorbimento e trasferimento del calore, anche in condizioni ambientali fluttuanti.

• Il canale di flusso è realizzato principalmente in rame, scelto per la sua eccellente conducibilità termica e resistenza alla corrosione. In alcuni modelli, vengono utilizzati tubi in lega di terre rare per migliorare ulteriormente la resistenza all'ossidazione e la stabilità a lungo termine, soprattutto in ambienti difficili.

• Il processo di saldatura impiega bacchette di saldatura argento-rame, che preservano la resistenza e la flessibilità del giunto. Questo approccio riduce al minimo il rischio di affaticamento della saldatura, cricche o corrosione per periodi di funzionamento prolungati.

• Il fluido termovettore può essere selezionato in base alle condizioni di temperatura ambiente. Questa flessibilità garantisce una circolazione stabile e un'efficienza di trasferimento del calore ottimali in diverse zone climatiche.

Specifiche tecniche

Collettori a tubi a U vs. collettori a tubi di calore

Da un punto di vista ingegneristico, il collettore a tubi a U occupa una posizione di equilibrio tra i collettori a tubi di calore e i tradizionali sistemi a tubi sottovuoto.

I collettori a tubi di calore offrono una risposta termica rapida e prestazioni elevate a basse temperature, ma possono essere esposti a rischi di affidabilità a lungo termine se il fluido di lavoro interno si degrada. I tradizionali collettori a tubi sottovuoto offrono un basso costo iniziale ma soffrono di una maggiore frequenza di manutenzione e di una minore affidabilità del sistema.

Il collettore a tubi a U privilegia la stabilità del sistema, la bassa manutenzione e la sicurezza operativa a lungo termine, rendendolo una scelta pratica per progetti su larga scala e di lunga durata.

Perché scegliere Soletks Solar

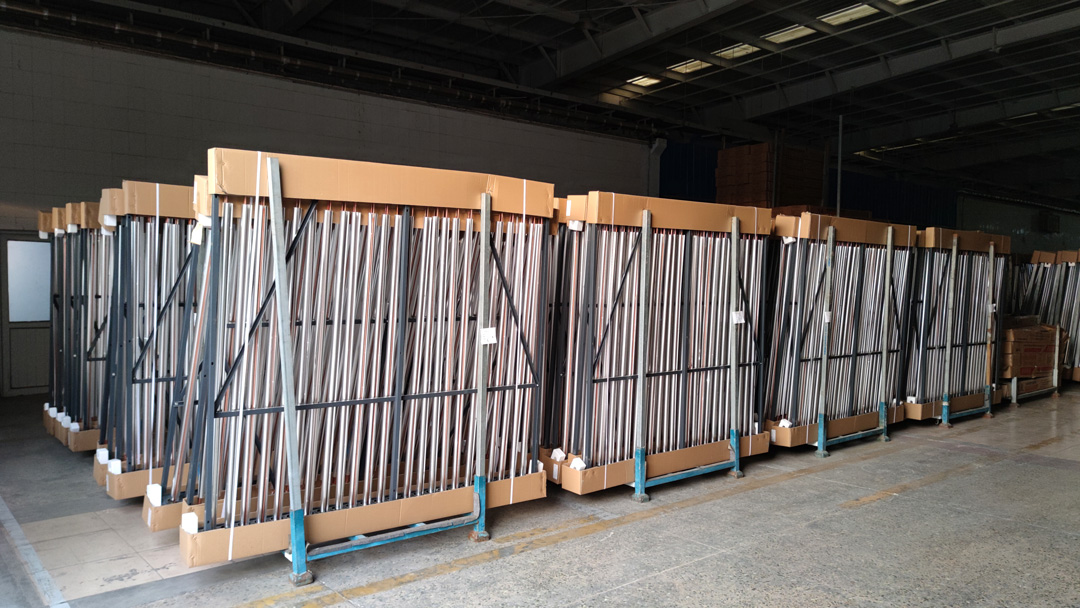

• Soletks Solar fornisce collettori solari a tubo a U in qualità di produttore originale, con possibilità di personalizzazione completa. Sei stabilimenti produttivi e una catena di fornitura verticalmente integrata garantiscono una capacità di consegna affidabile e una qualità costante del prodotto.

• Ogni collettore è sottoposto a oltre 60 procedure di ispezione di qualità, supportate da sistemi di controllo qualità basati sull'intelligenza artificiale. Con 117 tecnologie brevettate e una capacità di progettazione completa, Soletks Solar supporta i progetti dalla selezione dei componenti all'integrazione completa del sistema.

• Con oltre 20 anni di esperienza nelle applicazioni di energia termica pulita, Soletks Solar ha fornito soluzioni per il riscaldamento degli edifici, i sistemi termici industriali, l'essiccazione agricola e le regioni con climi estremi.
