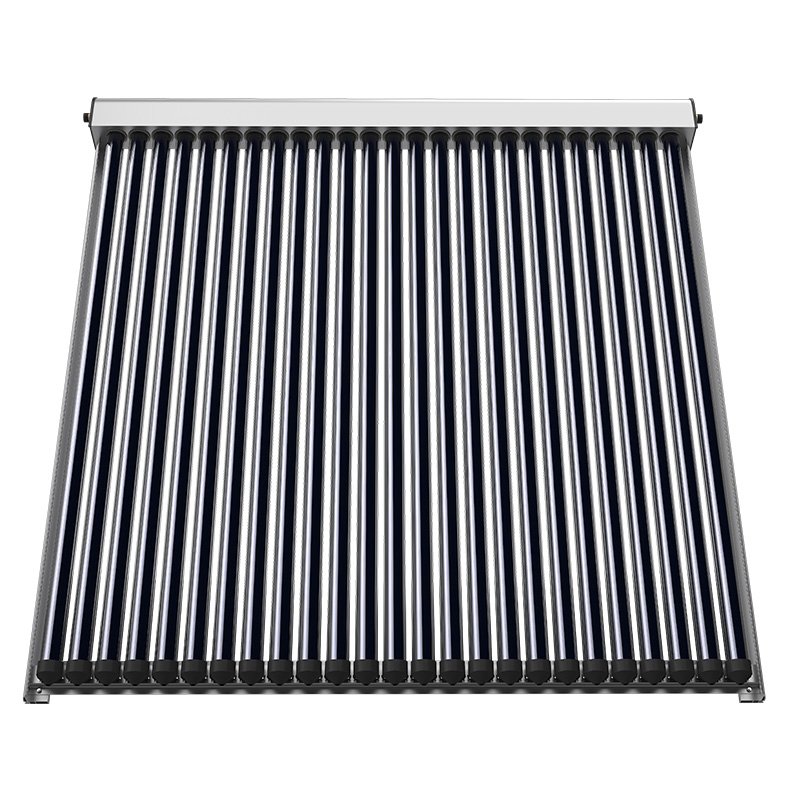

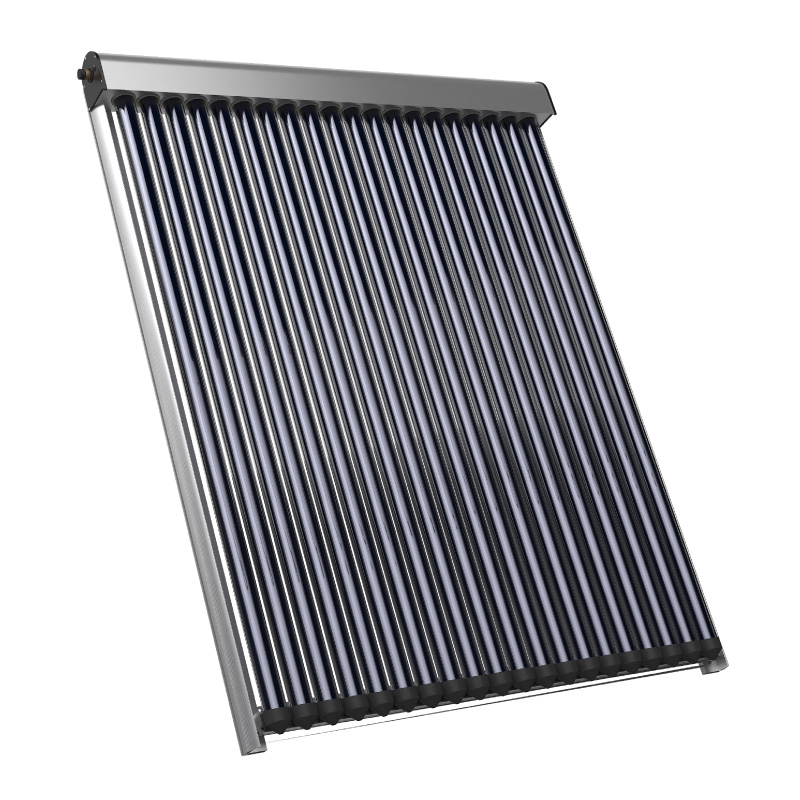

Collettore solare pressurizzato a tubo a U

Definizione del prodotto e struttura principale

Il collettore solare a tubi a U è un collettore solare termico pressurizzato sviluppato per sistemi di riscaldamento solare ingegnerizzati in cui affidabilità, controllabilità e prestazioni del ciclo di vita sono fattori decisionali primari. A differenza dei collettori a tubi sottovuoto a flusso diretto che consentono all'acqua di circolare all'interno dei tubi, il design a tubi a U adotta una struttura di trasferimento termico indiretto, separando il processo di raccolta del calore dal sistema idrico lato utenza.

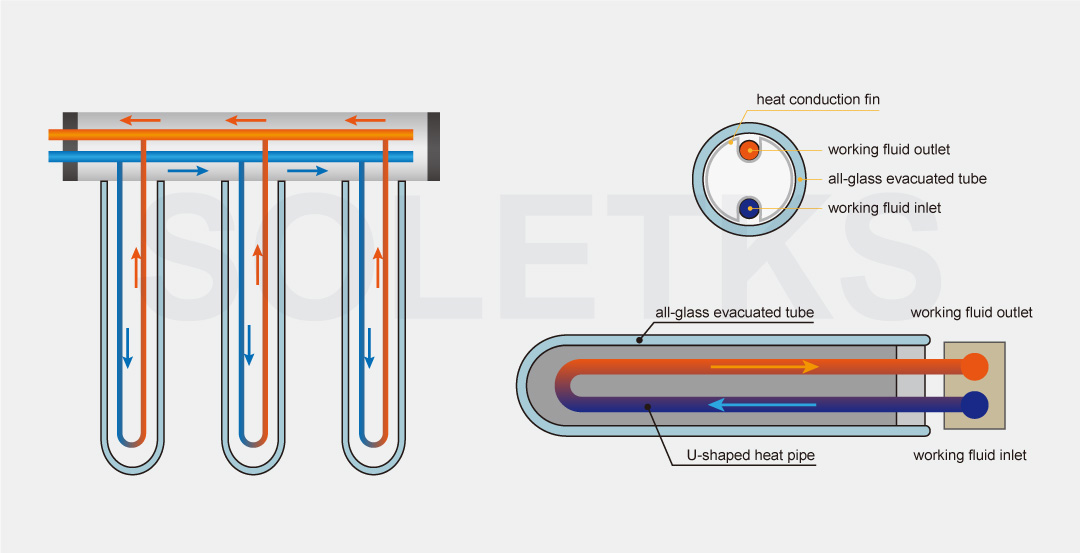

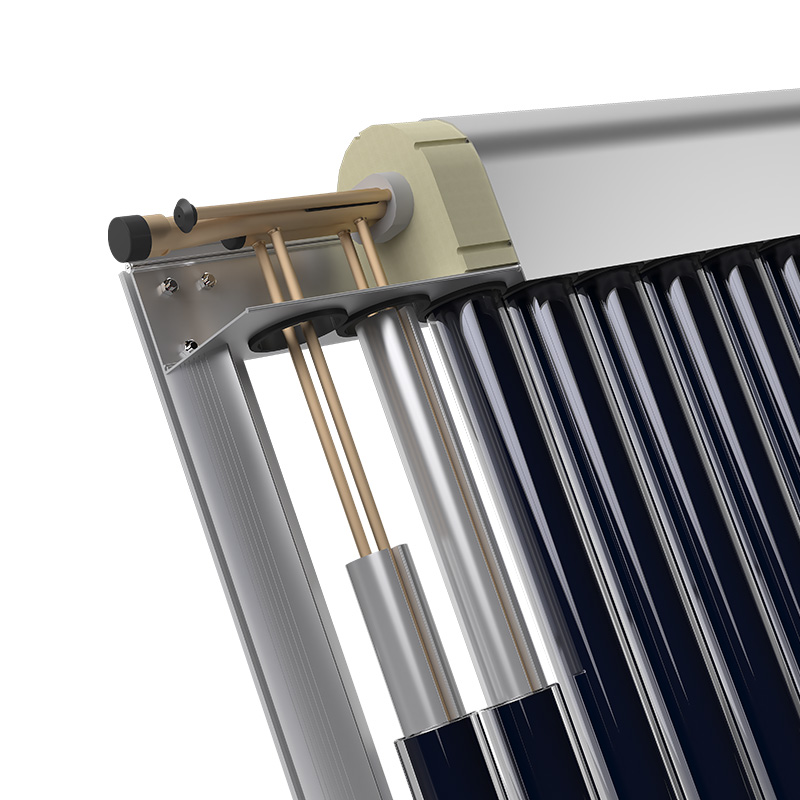

Strutturalmente, il collettore è costituito da canali di flusso metallici a U, tubi di vetro sottovuoto, alette di trasferimento del calore in alluminio e un collettore integrato. La radiazione solare penetra lo strato di vetro esterno del tubo a vuoto e viene assorbita dalla struttura interna delle alette. Il calore viene quindi condotto direttamente nel tubo a U attraverso il contatto metallico, dove un fluido termovettore dedicato circola in un circuito chiuso.

Questa progettazione consente al collettore di funzionare sotto pressione mantenendo un ambiente a tubi sottovuoto asciutto. Dal punto di vista ingegneristico, tale separazione riduce notevolmente i rischi operativi, semplifica il controllo del sistema e migliora la stabilità a lungo termine. Di conseguenza, i collettori a tubi a U sono ampiamente utilizzati in progetti che privilegiano il controllo centralizzato, le prestazioni prevedibili e la lunga durata di servizio.

Nei sistemi solari termici pratici, il collettore a tubi a U spesso funge da fonte di calore primaria stabile o da fonte di calore ausiliaria affidabile, integrato con serbatoi di accumulo, scambiatori di calore a piastre e apparecchiature di riscaldamento ausiliarie per formare una soluzione termica completa e controllabile.

Scenari applicativi

Dal punto di vista della selezione del progetto, il collettore solare a U è adatto per applicazioni in cui la continuità operativa e la stabilità del sistema superano l'esigenza di una rapida risposta termica.

• Negli impianti centralizzati di acqua calda sanitaria residenziali, come condomini e complessi residenziali, la pressione stabile e il funzionamento affidabile sono essenziali. La natura pressurizzata del collettore a tubo a U ne consente l'integrazione perfetta con i moderni impianti idraulici, mentre l'assenza di acqua all'interno del tubo sottovuoto elimina i rischi di congelamento e rottura dei tubi che comunemente caratterizzano gli impianti tradizionali.

• Per le strutture commerciali, tra cui hotel, ospedali, scuole e complessi ricreativi, la domanda di acqua calda è sia continua che concentrata. Queste strutture in genere funzionano tutto l'anno e non possono tollerare frequenti tempi di inattività del sistema. I bassi requisiti di manutenzione del collettore a tubi a U e la produzione di calore stabile lo rendono adatto a tali ambienti, dove l'affidabilità operativa influisce direttamente sull'esperienza dell'utente e sui costi operativi.

• Nelle applicazioni industriali e nei parchi industriali, i collettori a tubi a U vengono spesso scelti per il preriscaldamento dell'acqua di processo, il riscaldamento degli ambienti o come parte di sistemi energetici ibridi. La possibilità di utilizzare fluidi termovettori a base di glicole garantisce prestazioni affidabili anche in climi freddi, rendendo il collettore particolarmente adatto alle regioni settentrionali e alle aree con periodi prolungati di basse temperature.

Nel complesso, il collettore a tubi a U è più adatto per progetti che danno priorità alla gestione centralizzata, alla stabilità a lungo termine e alle prestazioni termiche prevedibili, piuttosto che a soluzioni di riscaldamento decentralizzate su piccola scala.

Vantaggi principali

Funzionamento sicuro e stabile

Sicurezza e stabilità operativa sono i principali vantaggi del collettore solare a tubi a U. Eliminando la circolazione dell'acqua all'interno dei tubi sottovuoto, il sistema evita comuni scenari di guasto, come la rottura dei tubi causata dal surriscaldamento in estate o i danni causati dal gelo in inverno.

Il canale di flusso metallico sigillato garantisce che il fluido termovettore sia isolato da problemi di qualità dell'acqua. Incrostazioni, depositi minerali e corrosione, cause frequenti di degrado delle prestazioni nei collettori riempiti d'acqua, vengono efficacemente evitati. Dal punto di vista del proprietario del progetto, ciò si traduce in un minor rischio operativo e in una riduzione dei requisiti di manutenzione a lungo termine.

Prestazioni di trasferimento del calore costanti

Il collettore a tubi a U utilizza una struttura di scambio termico secondario basata su un canale metallico a forma di U. Il calore assorbito dalle alette in alluminio viene trasferito in modo efficiente al mezzo di scambio termico circolante tramite conduzione diretta del metallo.

Anziché dare priorità all'avvio rapido, il design a tubo a U si concentra sul mantenimento di un'efficienza costante in un'ampia gamma di condizioni operative. Questa caratteristica lo rende particolarmente adatto a sistemi progettati per il funzionamento continuo e con una domanda termica costante.

Durata strutturale e affidabilità dei materiali

Tutti i componenti per lo scambio termico sono racchiusi in un canale di flusso sigillato, che li protegge dagli agenti atmosferici esterni. Il rame viene utilizzato come materiale primario per i canali di flusso grazie alla sua eccellente conduttività termica e resistenza alla corrosione. In alcuni modelli, vengono utilizzati tubi in lega di terre rare per migliorare ulteriormente la resistenza all'ossidazione e la stabilità a lungo termine.

Nei punti critici vengono utilizzate tecniche di saldatura ad alta tenacità, che consentono al collettore di resistere a ripetute dilatazioni e contrazioni termiche. Questa struttura robusta garantisce una lunga durata e riduce al minimo la probabilità di guasti imprevisti.

Progettazione flessibile e integrazione del sistema

I collettori a tubi a U possono essere personalizzati in dimensioni e configurazione per soddisfare specifici requisiti di progetto. La loro struttura modulare consente configurazioni flessibili, supportando un'ampia gamma di configurazioni di sistema.

Il telaio in lega di alluminio GM offre un'elevata resistenza meccanica e semplifica l'installazione. La finitura superficiale in argento spazzolato favorisce l'integrazione architettonica, rendendo il collettore adatto sia per installazioni su tetto che per applicazioni integrate negli edifici.

Vantaggi dei componenti e dei materiali

• La struttura delle alette è realizzata in alluminio antiruggine 3003, selezionato per la sua resistenza alla corrosione e le prestazioni termiche stabili in caso di esposizione solare prolungata. La sua elevata conduttività termica garantisce un efficiente assorbimento e trasferimento del calore in diverse condizioni ambientali.

• Il canale di flusso è costruito principalmente in rame, un materiale ampiamente utilizzato nell'ingegneria termica per le sue eccellenti caratteristiche di trasferimento del calore e durata. In alcuni modelli, vengono introdotti tubi in lega di terre rare per migliorare ulteriormente la resistenza all'ossidazione e la stabilità di servizio, in particolare in ambienti difficili.

• Il processo di saldatura utilizza bacchette di saldatura argento-rame. Questo approccio mantiene la resistenza e la flessibilità del giunto, riducendo il rischio di crepe o corrosione nelle connessioni saldate per periodi di funzionamento prolungati.

• Il mezzo di trasferimento del calore può essere selezionato in base alle condizioni di temperatura ambiente, consentendo al collettore di funzionare in modo affidabile in diverse zone climatiche.

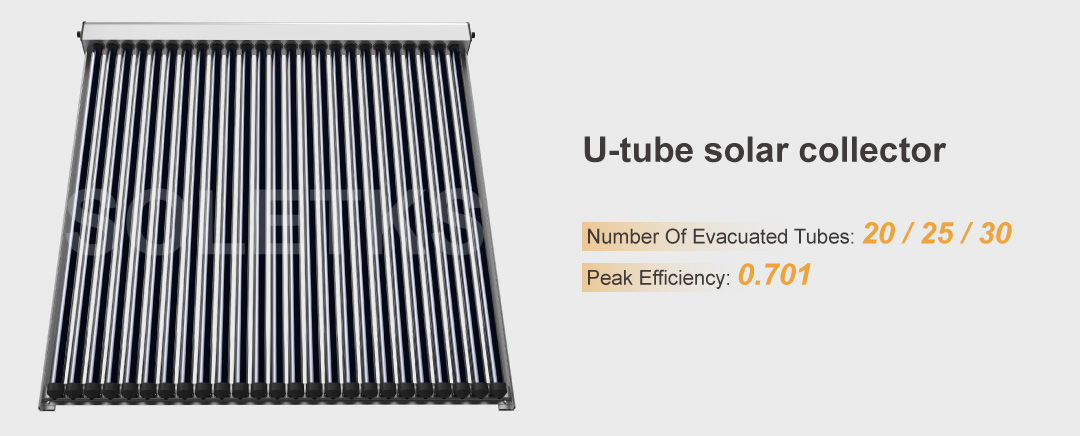

Specifiche tecniche

Collettori a tubi a U vs. collettori a tubi di calore

• Dal punto di vista decisionale del progetto, la scelta tra collettori a tubi a U, collettori a tubi di calore e sistemi tradizionali a tubi sottovuoto dipende dall'equilibrio tra prestazioni, affidabilità e manutenzione.

• I collettori a tubi di calore offrono una risposta termica rapida e ottime prestazioni a bassa temperatura, ma la loro affidabilità a lungo termine dipende dalla stabilità del fluido di lavoro interno. I tradizionali collettori a tubi sottovuoto offrono un investimento iniziale inferiore, ma spesso richiedono una manutenzione più frequente a causa della rottura e della formazione di incrostazioni dei tubi.

• I collettori a tubi a U privilegiano prestazioni prevedibili, affidabilità strutturale e una ridotta frequenza di manutenzione, il che li rende una scelta pratica per installazioni solari termiche su larga scala e di lunga durata.

Perché scegliere Soletks Solar

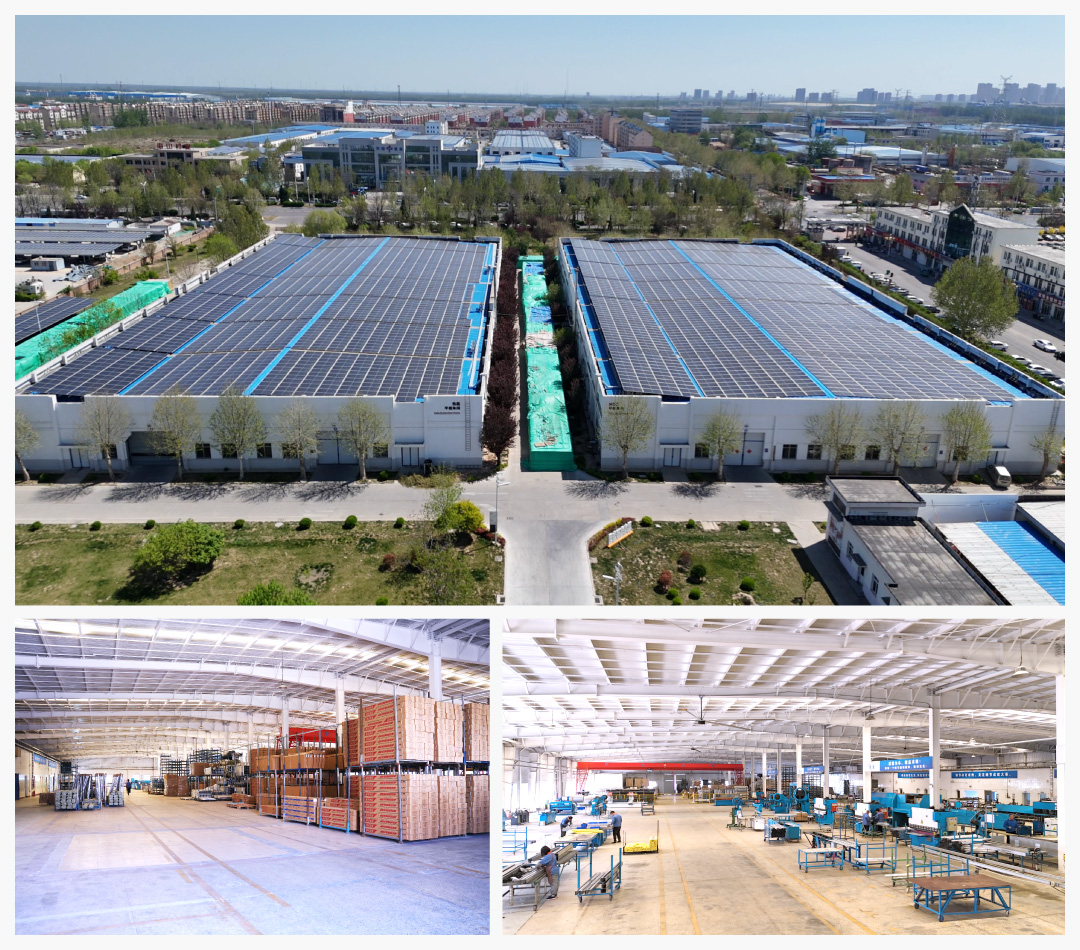

• In qualità di produttore originale, Soletks Solar offre collettori a tubo a U con possibilità di personalizzazione complete per soddisfare specifiche esigenze di progetto. Sei stabilimenti produttivi e una catena di fornitura verticalmente integrata garantiscono una capacità produttiva stabile e tempi di consegna affidabili.

• Ogni collettore è sottoposto a oltre 60 procedure di ispezione di qualità, supportate da sistemi di controllo qualità assistiti dall'intelligenza artificiale per mantenere un elevato tasso di qualificazione. Con 117 tecnologie brevettate e un sistema completo di ricerca e sviluppo, Soletks Solar fornisce un solido supporto tecnico dalla selezione dei componenti fino alla completa integrazione del sistema.

• Con oltre 20 anni di esperienza nelle applicazioni di energia termica pulita, Soletks Solar ha fornito soluzioni per il riscaldamento di edifici, sistemi termici industriali, essiccazione agricola e progetti per climi freddi.
